Equipment

Akkreditierte, anerkannte und notifizierte Prüfstelle Brandschutz / bauaufsichtliche PÜZ-Stelle

Kleinbrandofen (Meterofen)
  • Prüfung des Brandverhaltes von Baustoffen und Bauteilen


Normen nach denen geprüft werden kann

  • DIN EN 1363-1
  • DIN 4102-2

Technische Daten allgemein

Aufbau des Ofen:
durch den genialen Aufbau des Ofens sind ganz individuelle Brandprüfungen an unter-schiedlichen Prüfkörpern möglich
Gas-Gebläsebrenner:
2 Stück - unabhängig voneinander regelbar
Öffnungen:
4 Stück (1 m x 1 m)
2 horizontal, 2 vertikal
Brandraumgröße:
1 m³ (zwischen den Ofenöffnungen)
Prüfdauer:
max. 120 min
vertikale und horizontale Einbaulage
Gesamtleistung:
700 kW
Messwerte:
Oberflächentemperatur auf brandabgewandter Seite, Brandraumtemperatur und Brandraumdruck, Verformung des Probekörpers, Standsicherheit und Versagenszeit unter Raumabschluss; Wärmestrahlung

Technische Daten zur Prüfung nach DIN EN 1363-1

Öffnungsmaß (beflammter Probekörperbereich)
Höhe:  von 500 mm bis 1000 mm
Breite: von 500 mm bis 1000 mm
Probekörper für innenliegende Prüfung
Höhe: 900 mm
Breite: 900 mm
Tiefe: 900 mm
Vor der Öffnung befindlicher Probekörper
Höhe: bis zu 1150 mm
Breite: bis zu 1200 mm
Tiefe: 150 mm (max.)

Technische Daten zur Prüfung nach DIN 4102-2

Öffnungsmaß (beflammter Probekörperbereich)
Höhe:  von 500 mm bis 1000 mm
Breite: von 500 mm bis 1000 mm
Probekörper für innenliegende Prüfung
Höhe: 900 mm
Breite: 900 mm
Tiefe: 900 mm
Vor der Öffnung befindlicher Probekörper
Höhe: bis zu 1150 mm
Breite: bis zu 1200 mm
Tiefe: 150 mm (max.)
Brandschacht
  • Prüfung des Brandverhaltens von Baustoffen

Prüfnormen

  • DIN 4102-15
  • DIN 4102-16
    • in Verbindung mit DIN 4102-1

Technische Daten

Abmessungen der Probekörper:
(4 Stück gleichzeitig)
Höhe: 1.000 mm
Breite: 190 mm
Tiefe: max. 80 mm
Beflammungszeit: 10 min
Flammenhöhe: ca. 10 cm
Prüfzeit: mind. 10 min Beflammung zzgl. eigenständiger Nachbrenn- , Nachglimm- bzw. Nachschwelzeit
Brenner: 4 seitig, insgesamt 32 Düsen ∅ 3,5 mm
Messwerte: Temperatur der Brandschachtwände und des Abgases, Lichtdurchlässigkeit des Rauchgases, Länge der verbrannten Oberfläche des Probekörpers, Flammenhöhe , Durchbrennen der Proben, Prüfung auf brennendes Abfallen und Abtropfen
Möbelprüfstand Dauerfunktion

Dauerfunktionstest / GS Zeichen

  • ŸPrüfung von Schränken und Regalen für Laboratorien – Anforderungen und Prüfverfahren
  • Durchführung von Dauerfestigkeitsprüfung an Schubkästen, Ausziehelementen, Drehflügel- und Drehgelenk-Türen

Prüfnormen

  • DIN EN 14727

Technische Daten

  mit Druckluft angetrieben:
Höhe: 3000 mm
Breite: 3000 mm
Tiefe: 1500 mm
Druckluft: 170 l/min
Messwerte: Anzahl der Schliesszyklen; Öffnungswinkel



Eisenbahnbrandschacht nach DIN EN 50050-2
  • Prüfung von Sitzen für Schienenfahrzeuge des öffentlichen Personenverkehrs
  • Prüfung des Brennverhaltens mit einem Papierkissen
  • Prüfung von Werkstoffen, Kleinteilen und Bauteilabschnitten für Schienenfahrzeuge hinsichtlich Ihres Brennverhaltens und der Brandnebenerscheinungen

Prüfnormen

  • DIN 54341
  • DIN 54837
    • in Verbindung mit DIN 5510-02 (zurückgezogen)

Technische Daten zur Prüfung von Sitzen

Probengröße Sitz: Polster 440 mm x 290 mm mit Bezugsstoff
Probengröße Lehne: Polster 440 mm x 440 mm mit Bezugsstoff
Prüfzeit: 3,5 min – 15 min
Beflammungszeit: 3,5 min
Zündquelle: Papierkissen
Messwerte: Lichtdurchlässigkeit des Rauchgases, Flammenfortschritt (verbrannte Oberfläche des Probekörpers), Temperatur im Abgas

Technische Daten zur Prüfung von Werkstoffen, Kleinteilen und Bauteilabschnitten

Probengröße: 500 mm x 190 mm
Prüfzeit: 5 min
Beflammungszeit: 3 min
Flammenlänge: 30 mm
Probengröße: 500 mm x 190 mm
Messwerte: Lichtdurchlässigkeit des Rauchgases, Rauchentwicklung, Flammenfortschritt (verbrannte Oberfläche des Probekörpers), Nachbrenndauer, Brennendes Abtropfen/ Abfallen
Prüfstand für Solarmodule
  • Brandverhalten von Solarmodulen nach IEC 61730-2 „Photovoltaic (PV) module safety qualification - Part 2: Requirements for testing“ MST 23 - Annex B.3 in Verbindung mit ANSI/UL 1703 Flat-Plate Photvoltaic Modules and Panels
  • UL 790 Standard Test Methods for Fire Tests of Roof Coverings

Prüfnormen

  • IEC 61730-2 (MST 23)
  • ANSI/UL 1703
  • UL 790

Technische Daten

Abmessungen Probekörper: Solarmodule mit Originalabmessungen
Anzahl der Proben: mind. 1 Originalmodul je Test
Prüfzeit:
Spread of Flame: 4 min oder 10 min
Burning Brand: bis die Holzkrippen verloschen sind
Beurteilungskriterien:
Spread of Flame:
  • brennend oder glühend herabfallende Teile
  • Länge der Flammenausbreitung am Probekörper
  • seitliche Flammenausbreitung am oder im Probekörper
Burning Brand:
  • brennend oder glühend herabfallende Probenteile
  • Auftreten von anhaltendem Brennen von mehr als 5 Sekunden
  • Durchbrennen des Prüfkörpers
Fußbodenprüfstand
  • Prüfungen zum Brandverhalten von Bodenbelägen
  • Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten
  • Klassifizierung des Brennverhaltens und der Brandnebenerscheinungen von Werkstoffen
  • Klassifizierung des Brandverhalten von Materialien und Komponenten in Bahnanwendungen (Brandschutz in Schienenfahrzeugen)

Normen nach denen geprüft werden kann

  • DIN EN ISO 9239-1
    • in Verbindung mit
      • DIN EN 13501
      • DIN EN 45545-2
      • DIN 5510-2 (zurückgezogen)

Technische Daten

Probengröße: 1050 mm x 230 mm
Prüfzeit: 30 Minuten
Beflammungszeit: 30 Minuten mit Flächenstrahler inkl. 10 Minuten mit Reihenbrenner
Temperatur des Flächenstrahlers: ca. 500°C
Messwerte: Lichtdurchlässigkeit des Rauchgases; Brennstrecke (verbrannte Oberfläche des Probekörpers); freigesetzte Wärmemenge
Kabelprüfkammer
  • Prüfungen an Kabeln, isolierten Leitungen und Glasfaserkabeln im Brandfall
  • Prüfung der vertikalen Brandausbreitung bei vertikal angeordneten Bündeln von Kabeln und Leitungen
  • ŸNachweis des Widerstandes gegen Brandausbreitung von Schienenverteilern (gekapselten Sammelschienen)
  • Bahnanwendungen – Brandschutz in Schienenfahrzeugen – Anforderungen an das Brandverhalten von Materialien und Komponenten

Prüfnormen

  • IEC/ DIN EN 60332-3-22 bis -25
    • in Verbindung mit IEC/ DIN EN 60332-3-10
  • BS6853 (zurückgezogen, Prüfung auf Anfrage)
  • IEC 61439-6 Punkt 10.101
    • in Verbindung mit DIN EN 45545-2

Technische Daten

Höhe: 4.000 mm
Breite: 1.000 mm
Tiefe: 2.000 mm
Lufteinlass: 400 mm x 800 mm
Propangasbrenner: 1 Stück, Anordnung 600 mm über dem Boden
Leistung: (20,5 ± 0,5) kW
Luftzufuhr: (5000 ± 500) l/min
Kabelleiter: B x H: 500 mm x 4.000 mm
Probenlänge: ≥ 3.500 mm bei Schienenverteilern
Beflammungszeit: 20 Minuten / 40 Minuten
Messwerte: Brandausbreitung (nach oben, gemessen von der Unterkante des Brenners)

Einsatzbereich

  • Prüfung der vertikalen Brandausbreitung von vertikal angeordneten Bündeln von Kabeln
  • Nachweis des Widerstandes gegen Brandausbreitung von Schienenverteilern (gekapselten Sammelschienen)

Was kann geprüft werden (Beispiele):

Prüfungen an Kabeln, isolierten Leitungen und Glasfaserkabeln im Brandfall - Prüfung der vertikalen Brandausbreitung bei vertikal angeordneten Bündeln von Kabeln und Leitungen

Kalorimeter
  • ŸPrüfungen zum Brandverhalten von Produkten – Bestimmung der Verbrennungswärme (des Brennwertes)
  • ŸKlassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten
  • Bahnanwendungen – Brandschutz in Schienenfahrzeugen – Anforderungen an das Brandverhalten von Materialien und Komponenten

Prüfnormen

  • DIN EN ISO 1716
    • in Verbindung mit
      • DIN EN 13501-1
      • DIN EN 45545-2

Technische Daten

Probenmenge: 0,5 g (pulverisiert)
Prüfzeit: ca. 10 min
Prüfbedingungen: Druck = 35 bar
Anzahl der Proben: 3
Messwerte: Energiegehalt in [J/g]
Luftwechselprüfstand

GS Zeichen

  • ŸPrüfung von feuerwiderstandsfähigen Lagerschränken / Sicherheitsschränken für brennbare Flüssigkeiten
  • Prüfung von feuerwiderstandsfähigen Lagerschränken / Sicherheitsschränken für Druckgasflaschen

Prüfnormen

  • DIN EN 14470-1
  • ŸDIN EN 14470-2

Technische Daten

Max. Luftvolumenstrom: 80 m³/h
Prüfzeit: mind. 15 Minuten
Elektronische Messwertaufzeichnung
Messwerte:
  • Druckverlust in Sicherheitsschränken zur Lagerung brennbarer Flüssigkeiten bei vorgegebener Luftwechselrate
  • Druckverlust von Sicherheitsschränken zur Lagerung für Druckgasflaschen

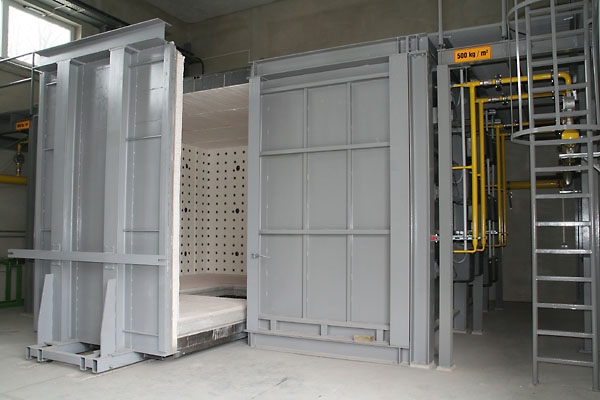

Multifunktionsprüfstand
  • Prüfung zum Brandverhalten von Baustoffen und Bauteilen
  • IMO- Prüfung von Trennflächen der Klasse A, B und F
  • IMO- Prüfung von Feuertür-Steuerungssystemen
  • Bahnanwendungen – Brandschutz in Schienenfahrzeugen –Anforderungen an das Brandverhalten von Materialien und Komponenten
  • Prüfung von Datensicherungsräumen, -containern und –schränken sowie Tresoren
  • Bahnanwendungen – Brandschutz in Schienenfahrzeugen – Feuerwiderstand von Feuerschutzabschlüssen
  • Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten – Klassifizierung mit den Ergebnissen aus den Feuerwiderstandsprüfungen, mit Ausnahme von Lüftungsanlagen

Normen nach denen geprüft werden kann

  • DIN EN 13501-2
  • ŸDIN EN 45545-2 und -3
    • in Verbindung mit
      • DIN EN 1363-1
      • DIN EN 1363-2
      • DIN EN 1364-1
      • DIN EN 1364-2
      • DIN EN 1365-2
      • DIN EN 1366-3
      • DIN EN 1634-1
      • DIN EN 1047-1
      • DIN EN 1047-2
      • IMO FTP Code part 3
      • IMO FTP Code part 4
    • Andere Prüfungen und Aufbauten auf Anfrage.

Technische Daten

Brandraum Breite: 6.000 mm
Brandraum Höhe: bis zu 4.500 mm
Brandraum Tiefe: 4.000 mm
Brenner Leistung: Gesamtleistung max. 10.500 KW
Brenner Anzahl: 30 (jeder Brenner ist einzeln ansteuer- und regelbar)
Datenerfassung: Universal measering system Autolog 3000
Flexibilität: Durch individuelle Einbauten (Mauern, Decken aus Porenbeton, etc.) ist es möglich den Ofen an die Abmessungen der zwei- oder dreidimensionalen Probekörper anzupassen
digitale Videos: von der Brandseite und der brandabgewandten Seite möglich
Messwerte:
Oberflächentemperaturen auf der feuerabgewandten Seite, Prüfdauer,
Brandraumtemperaturen, Wärmestrahlung, Verformungen



Kabelprüfraum (Isolations- oder Funktionserhalt)

Prüfung des Isolationserhaltes oder Funktionserhaltes
von Kabeln

Prüfnormen

  • ŸIEC 60331-21
  • IEC 60331-23
  • DIN EN 50200

Technische Daten

Höhe: 3.000 mm
Breite: 3.000 mm
Tiefe: 3.000 mm
Brennquelle: Propan-Langbrenner 500 mm
Flammentemperatur:
750°C ± 50°C
830°C ± 40°C
Spannung: 110 V AC bis 1.000 V AC (auf Kundenwunsch oder Produktnorm auch mit niedriger Prüfspannung möglich)
Strombelastung: empfohlen 0,25 A je Ader
Anzahl der Proben: 1 oder 2(für Klassifizierung)
Probenlänge: 1,2 m
Messwerte:
Funktionserhalt, Prüfdauer max. 180 min + 15 min Abkühlphase
Isolationserhalt, Prüfdauer max. 120 min
oder nach Kundenvorgabe
Kabelprüfstand (Singletest)
  • Prüfung der vertikalen Flammenausbreitung an einem Kabel im Brandfall
  • Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten – Klassifizierung mit den Ergebnissen aus den Prüfungen zum Brandverhalten von elektrischen Kabeln
  • Bahnanwendungen – Brandschutz in Schienenfahrzeugen – Anforderungen an das Brandverhalten von Materialien und Komponenten

Prüfnormen

  • DIN EN 60332-1-2
  • ŸDIN EN 60332-1-3
  • ŸDIN EN 60332-2-2
    • in Verbindung mit
      • DIN EN 13501-6
      • DIN EN 45545-2

Technische Daten

Höhe: 800 mm
Breite: 300 mm
Tiefe: 450 mm
Frontfläche: offen
Leistung des Brenners: 1 KW-Flamme
Probenlänge: 600 mm ± 25 mm
Position der Flamme: 45°± 2°
Beflammungszeit: 60 s bis 480 s je nach Ø
Probenlänge: 600 mm
Anzahl der Proben: 1
Messwerte: vertikale Brandausbreitung, Nachbrennzeit, Abtropfverhalten, Prüfdauer max. 480 s
Rauchprüfkammer
  • Prüfung von Kabeln und isolierten Leitungen
  • Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten – Klassifizierung mit den Ergebnissen aus den Prüfungen zum Brandverhalten von elektrischen Kabeln
  • Bahnanwendungen – Brandschutz in Schienenfahrzeugen – Anforderungen an das Brandverhalten von Materialien und Komponenten

Prüfnormen

  • ŸDIN EN 61034-2
  • ŸDIN EN 61034-1
  • ŸBS 6853 (zurückgezogen, Prüfung auf Anfrage)
  • Smoke emission
    • in Verbindung mit
      • DIN EN 13501-6
      • DIN EN 45545-2

Technische Daten

Höhe: 3.000 mm
Breite: 3.000 mm
Tiefe: 3.000 mm
Feuerquelle: 1l Alkoholgemisch
Messverfahren: optisches System
Probenlänge: 1,0 m ± 0,05 m
Probenanzahl: abhängig vom Außendurchmesser
Prüfdauer: 40 min
Messwerte: Lichtdurchlässigkeit (%), Brenndauer Alkoholgemisch
SBI (Single Burning Item) Prüfstand
  • Prüfungen zum Brandverhalten von Bauprodukten
  • Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten
  • Bahnanwendungen – Brandschutz in Schienenfahrzeugen – Anforderungen an das Brandverhalten von Materialien und Komponenten

Prüfnormen

  • ŸDIN EN 13823
    • in Verbindung mit
      • DIN EN 13501-1
      • DIN EN 45545-2

Technische Daten

Abmessungen des Probekörpers: 1500 mm x 495 mm bzw. 1500 mm x 1000 mm
Brennerleistung: (30,7 ± 2,0) KW
Beflammungszeit: 20 min
Prüfzeit: 26 min
Messwerte: Lichtdurchlässigkeit der Rauchgase, Temperatur des Rauchgases, Sauerstoffkonzentration, Kohlendioxidkonzentration
Wandprüfstand
  • Prüfung zum Brandverhalten von Baustoffen und Bauteilen
  • IMO- Prüfung von Trennflächen der Klasse A, B und F
  • Bahnanwendungen – Brandschutz in Schienenfahrzeugen –Anforderungen an das Brandverhalten von Materialien und Komponenten
  • Bahnanwendungen – Brandschutz in Schienenfahrzeugen – Feuerwiderstand von Feuerschutzabschlüssen
  • Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten – Klassifizierung mit den Ergebnissen aus den Feuerwiderstandsprüfungen, mit Ausnahme von Lüftungsanlagen

Prüfnormen

  • ŸDIN 4102-2
  • ŸDIN EN 1363-1
  • DIN EN 1363-2
  • DIN EN 1364-1
  • DIN EN 1366-3
  • ŸDIN EN 1634-1
  • DIN EN 14470-1
  • ŸDIN EN 14470-2
    • in Verbindung mit
      • DIN EN 13501-2
      • DIN EN 45545-2 und -3
      • IMO FTP Code 3
  • Andere Prüfungen und Aufbauten auf Anfrage.

Technische Daten

Höhe: 3.000 mm
Breite: 3.000 mm
Tiefe: 1.500 mm
Brennerleistung: 6 Ölbrenner, Gesamtleistung 3.368 KW
Probengröße: im Prüfrahmen max. 3.00 mm x 3.000 mm; ohne Prüfrahmen individuelle Anpassung möglich
Messwerte:
Oberflächentemperaturen auf der feuerabgewandten Seite, Prüfdauer,
Brandraumtemperaturen, Wärmestrahlung, Verformungen
digitale Videos von der Brandseite und der brandabgewandten Seite möglich
Brennkasten nach DIN 50050-1
  • Prüfungen des Brandverhalten von Baustoffen
  • Prüfungen von brennbaren Werkstoffen zur Beurteilung des Verhaltens beim Beflammen mit einem Brenner
  • Klassifizierung des Brennverhaltens und der Brandnebenerscheinungen von Werkstoffen

Prüfnormen

  • ŸDIN 53438-1 bis 3
  • DIN 4102-1
    • in Verbindung mit DIN 5510-2 (zurückgezogen)

Technische Daten

Abmessungen des Probekörpers: 230 mm x 90 mm bzw. 190 mm x 90 mm
Prüfzeit: 20 Sekunden
Beflammungszeit: 15 Sekunden
Zündflamme: 20 mm ± 1 mm
Messwerte: Entflammungszeit, Flammenhöhe, Rauchentwicklung (visuell), brennendes Abtropfen/ Abfallen bzw. Entzündung des Filterpapiers
DIN-Ofen
  • ŸPrüfungen zum Brandverhalten von Baustoffen und Bauteilen im Rahmen des Nachweises der Nichtbrennbarkeit

Prüfnormen

  • DIN 4102-1

Technische Daten

Probengröße: 40 mm x 40 mm x 50 mm
Prüfzeit: 15 min – 90 min
Ofentemperatur: 750 °C
Messwerte:
Entzündung, Temperaturerhöhungen,
Veränderung der Lockflamme
ISO-Ofen (Nichtbrennbarkeitsofen)
  • Prüfungen zum Brandverhalten von Produkten -Nichtbrennbarkeitsprüfung
  • Prüfungen zum Brandverhalten von Bauprodukten
  • Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten
  • Bahnanwendungen – Brandschutz in Schienenfahrzeugen – Anforderungen an das Brandverhalten von Materialien und Komponenten

Prüfnormen

  • DIN EN ISO 1182
  • IMO FTP Code part 1
    • in Verbindung mit
      • DIN EN 13501-1
      • DIN EN 45545-2

Technische Daten

Probengröße: ∅ 45 mm, H 50 mm
Prüfzeit: 30 min - 60 min
Ofentemperatur: 750 °C
Messwerte: Entzündung, Temperaturerhöhung, Masseverlust
EN Brennkasten
  • Prüfungen zum Brandverhalten - Entzündbarkeit von Bauprodukten bei direkter Flammeneinwirkung
  • Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten
  • Bahnanwendungen – Brandschutz in Schienenfahrzeugen – Anforderungen an das Brandverhalten von Materialien und Komponenten

Prüfnormen

  • DIN EN ISO 11925-2
  • IMO FTP Code-7
    • in Verbindung mit
      • DIN EN 13501-1
      • DIN EN 45545-2

Technische Daten

Abmessung der Probekörper: 250 mm x 90 mm
Prüfzeit: 20 Sekunden bzw. 60 Sekunden
Beflammungszeit: 15 Sekunden bzw. 30 Sekunden
Zündflamme: 20 mm
Messwerte:
Entflammungszeitpunkt, Flammenhöhe, Rauchentwicklung (visuell), Brennendes Abtropfen/ Abfallen bzw. Entzündung des Filterpapiers
Spread of flame Test
  • Prüfung der seitlichen Flammenausbreitung an Bau- und Transportprodukten in vertikaler Anordnung
  • Bahnanwendungen, Brandschutz in Schienenfahrzeugen, Anforderungen an das Brandverhalten von Materialien und Komponenten

Prüfnormen

  • ISO 5658-2
    • in Verbindung mit DIN EN 45545-2

Technische Daten

Probengröße: 800 mm x 155 mm
Beflammungszeit: richtet sich nach dem Brennverhalten der Probe
Temperatur: ca. 840 °C am vorderen Ende des Probekörpers
Messwerte:
  • ŸFlammenfortschritt, verbrannte Oberfläche des Probekörpers
  • Ÿkritischer Wärmefluss beim Verlöschen (CFE)
  • Wärme für anhaltendes Brennen (QSB)
  • Brennend abfallende Teile/ Tropfen
IMO 5 - Prüfstand
  • Prüfung der Oberflächen- Entflammbarkeit
  • Prüfung von Beschichtungswerkstoffen auf Schotten, Decken, Füßbodenaufbelägen und untersten Decksbelägen

Prüfnormen

  • IMO FTP Code 2010-5

Technische Daten

Probengröße: 800 mm x 155 mm
Beflammungszeit: richtet sich nach dem Brennverhalten der Probe
Flammentemperatur: 840 °C
Messwerte:
  • Flammenfortschritt, verbrannte Oberfläche des Probekörpers
  • Ÿfreigesetzte Wärmemenge
  • Temperaturanstieg im Abgas
  • Rauchgasbeurteilung (visuell)
  • Brennendes Abtropfen/ Abfallen von Probenteilen
Schwelprüfstand
  • Bestimmung der Neigung eines Bauprodukts zum kontinuierlichen Schwelen

Prüfnormen

  • DIN EN 16733

Technische Daten

Abmessungen des Probekörpers: 800 mm x 300 mm x max. 100 mm
Prüfzeit: max. 6 Stunden
Beflammungszeit: 15 Minuten
Zündflamme: Propangas mit 95 % Reinheit und Durchfluss von (95 ± 5) g/h
Messwerte:
  • Temperaturerhöhung
  • ŸEntzündung
  • Flammenausbreitungsstrecke
  • Schmelzen
  • Abplatzen
  • Verkohlen
  • Ausdehnung
  • Schwindung
  • Delaminierung oder sonstige Verhaltensweisen
Pendelschlagprüfstand
  • Durchführung von Pendelschlagversuchen an Türen mit vertikalen Glasflächen ≥ 0,1 m²
  • Prüfung von Schränken und Regalen für Laboratorien

Prüfnormen

  • ŸDIN EN 14727
  • DIN EN 14072

Technische Daten

Abmessungen:
  • Höhe: 2.350 mm
  • Breite: 1.600 mm
  • Tiefe: 1.620 mm
Fassadenprüfstand

Prüfmöglichkeiten für:

  • ŸElementfassaden
  • Glasfassaden
  • Doppelfassaden
  • Wärmedämmverbundsysteme
  • Komponenten- oder Integralfassaden
  • vorgehängte Fassaden mit integrierter Photovoltaik
  • ŸInnovative Fassadensysteme
  • ŸSockelbrände sowie Brände an Fassaden mit An- und Einbauten
  • Sonderformen
  • Löschtests nach FM Approval Standards
  • Versuche zur Brandentwicklung & -ausbreitung in Regallagern
  • Realbrandversuche an Schiffswänden und vertikalen Kabelanlagen (z. B. in Windkraftanlagen)
  • Naturbrandversuche an räumlichen Einheiten wie z. B. Modulbauten
  • WDVS Prüfungen, die für eine Klassifizierung nach DIN EN 13501-1 notwendig sind

Prüfnormen

  • DIN 4102-20
  • ISO 13785-1+2
  • Önorm B 3800-5
  • BS 8414-1
  • SP FIRE 105
  • GOST 31251
  • LEPIR II
  • MSZ 14800-6
  • PN-90/B-02867

Technische Daten

freier Innenraum der Wetterschutzhülle, in dem sich die Versuchswand befindet L × B × H = 15 m × 12 m × 20 m
L-förmige Versuchswand zur Aufnahme der Probekörper: kurzer Schenkel 8 m; langer Schenkel 12,5 m, Höhe bis 15 m
Innenraum: frei von aussteifenden Bauteilen, wird über zwei große Tore erschlossen, Dach kann geöffnet werden
Öffnungen in der Außenwand zur Zuluft bzw. um die Windbeaufschlagung zu regeln
Versuchsaufbau und Konditionierung witterungsunabhängig
Temperaturmessstellen über 200
digitale Videos von der Brandseite möglich
Rohrofen
  • Prüfung der bei der Verbrennung der Werkstoffe von Kabeln und isolierten Leitungen entstehenden Gase – Bestimmung der Azidität (durch Messung des pH- Wertes) und Leitfähigkeit
  • Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten – Klassifizierung mit den Ergebnissen aus den Prüfungen zum Brandverhalten von elektrischen Kabeln
  • Bahnanwendungen – Brandschutz in Schienenfahrzeugen – Anforderungen an das Brandverhalten von Materialien und Komponenten

Prüfnormen

  • DIN EN 60754-2
    • in Verbindung mit
      • DIN EN 45545-2
      • DIN EN 13501-6

Technische Daten

Probenmenge: (1000 ± 5) mg
Prüfzeit: 30 min
Prüfbedingungen: (935-965) °C
Anzahl der Proben: 2 bzw. 3 Versuche je Material
Messwerte: pH-Wert
Leitfähigkeit
Dachprüfstand
  • Prüfung zur Beanspruchung von Bedachungen durch Feuer von außen bei einer Dachneigung von 15° oder 45°
  • Brandverhalten von Baustoffen und Bauteilen - Bedachungen
  • Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten

Prüfnormen & Klassifizierungsnorm

  • DIN 4102-7
  • DIN 4102-23
  • DIN V ENV 1187 Prüfverfahren 1
  • DIN CEN/ TS 1187 Prüfverfahren 1
    • in Verbindung mit DIN EN 13501-5

Technische Daten

Abmessungen Probekörper: mind. 80 cm x 180 cm gemäß DIN CEN/ TS 1187 Prüfverfahren 1
Anzahl der Proben: mind. 4 Proben je Dachsystem gemäß DIN CEN/ TS 1187 Prüfverfahren 1
Prüfzeit:
max. 30 min durch Brandsatz, insgesamt 60 min mit Beobachtung gemäß DIN CEN/ TS 1187 Prüfverfahren 1
Messwerte:
Das Prüfverfahren beurteilt die Brandausbreitung auf der Dachoberfläche, die Brandausbreitung innerhalb des Dachaufbaus, die Durchdringung des Daches durch Feuer und Auftreten von brennendem Abtropfen oder brennenden Teilen entweder von der Dachunterseite falllend oder von der beanspruchten Dachoberfläche.
Kabel - SBI
  • Allgemeine Prüfverfahren für das Verhalten von Kabeln und isolierten Leitungen im Brandfall - Messung der Wärmefreisetzung und Raucherzeugung während der Prüfung der Flammenausbreitung
  • Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten – Klassifizierung mit den Ergebnissen aus den Prüfungen zum Brandverhalten von elektrischen Kabeln

Prüfnormen

  • DIN EN 50399
    • in Verbindung mit DIN EN 13501-6

Technische Daten

Höhe 4.000 mm
Breite 1.000 mm
Tiefe 2.000 mm
Lufteinlass 400 mm x 800 mm
Propangasbrenner 1 Stück, Anordnung 600 mm über dem Boden
Leistung (20,5 ± 0,5) kW bzw. (30,0 ± 0,5) kW
Luftzufuhr (5000 ± 500) l/min
Kabelleiter B x H: 500 mm x 4.000 mm
Probenlänge 3.500 mm
Beflammungszeit 20 Minuten / 40 Minuten
Messwerte Brandausbreitung (nach oben, gemessen von der Unterkante des Brenners)
Sauerstoffverbrauch; CO2-Erzeugung; Volumenstrom im Abgasrohr; Rauchentwicklung
Berechnete Werte Wärmefreisetzung; Wärmefreisetzungsrate (HRR); Gesamte Wärmefreisetzung (THR); Index der Brandentwicklung (FIGRA); Rauchentwicklung; Rauchentwicklungsrate (SPR); Gesamte Rauchentwicklung (TSP).

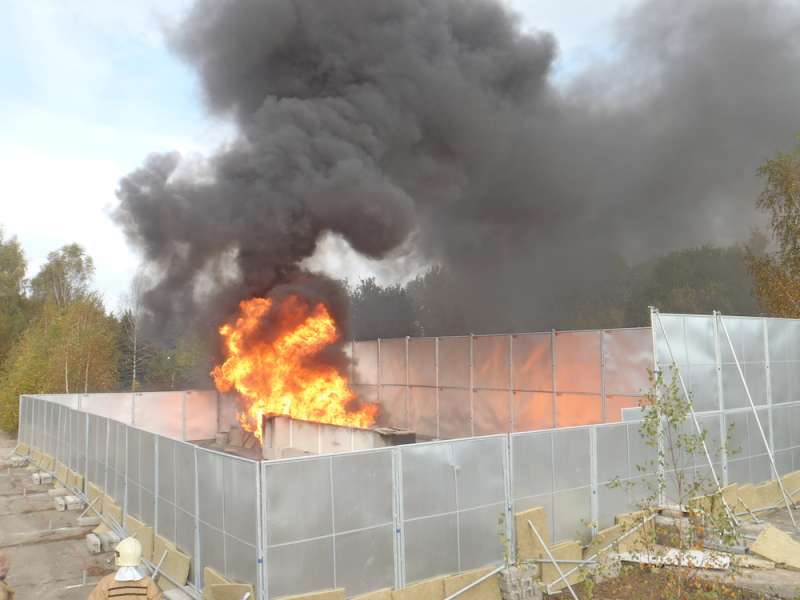

Freigelände Sonderprüfungen

Bei Sonderprüfungen wird infolge des Fehlens einer geeigneten Norm gemeinsam mit dem Hersteller ein Prüfszenario entwickelt, mit dem ein vertretbarer Nachweis geführt werden kann. Dafür steht neben dem 2017 neu eröffneten Fassadenprüfstand ein weiteres großes Freiprüfgelände zur Verfügung.

Akkreditierte Prüfstelle Feuerlöschgeräte / Feuerlöschmittel

Brandhalle

Brandprüfungen an standardisierten Prüfobjekten der Brandklasse A (feste Stoffe) und F (Speiseöl, Speisefett) zur Untersuchung des Löschvermögens von Löschspraydosen und tragbaren Feuerlöschgeräten.

Brandversuche zur Untersuchung des Löschvermögens von Kleinlöschanlagen (z. B. Aerosollöschgeräte) und Sonderlöschern.

Untersuchung der Löschwirkung verschiedenster Löschmittel und –geräte an Prüfobjekten, die keiner Regelung durch spezielle Prüfnormen unterliegen (z. B. Großraumfritteusen, Backstraße, Schaltschränke).

Technische Daten

  • L=20,20 m
  • B=11,60 m
  • H=8,40 m

Mögliche Prüfobjektgrößen

  • glutbildende Feststoffe:
    nach EN 3-7 5A-55A
    nach DIN SPEC 14411 auch 3A
  • Flüssigkeiten:
    nach EN 3-7 21B-70B
    nach DIN SPEC 14411 auch 8B und 13B
  • Speiseölbrände:
    nach EN 3-7 5F-75F
  • weitere Brandobjekte nach Absprache möglich
Brandplatz

Auf dem Brandplatz werden Brandtests mit Schaummitteln, Feuerlöschgeräten und Löschanlagen durchgeführt.

Prüfnormen

  • EN 1568
  • IMO MSC Circulars
  • ICAO Airport Services Manual
  • EN 3
  • Sonderprüfungen und Forschungsversuche nach FM-Standards, VdS-Standards, UL-Standards, Lastfire und Kundenspezifikation
  • Kundenvorführungen und Durchführung von Übungsszenarien
Technische Daten
  • 600 m² Fläche auf zwei Ebenen

Ausrüstung
  • Brandwannen verschiedener Bauart und Größe
  • Schaumrohre für die Erzeugung von Schwer- und Mittelschaum
  • Leichtschaumgenerator
  • Druckbehälter für die Vorbereitung verschiedener Löschmittellösungen
  • Standardfeuerlöschgeräte zur Befüllung mit Löschmitteln nach Kundenanforderung
  • Vorhaltung verschiedener Brennstoffe wie z.B. Heptan, Aceton, Isopropanol und Kerosin
  • Durchführung von Brandprüfungen durch spezialisierte Techniker mit langjähriger Erfahrung
  • Dokumentation der Brandversuche durch Videoaufnahmen und Einschätzung der Resultate durch erfahrene Prüfingenieure
Labor Feuerlöschmittel

Untersuchung von physikalischen und chemischen Kenngrößen von Feuerlöschmitteln.

Prüfnormen

  • EN 1568
  • EN 3-7
  • EN 615
  • IMO MSC Circulars
  • ICAO Airport Services Manual
  • Prüfanweisung zur Prüfung von wässrigen Löschmitteln
Verfügbare Messgeräte Kenngrößen
Durchsichtthermostat

Das Durchsichtthermostat
wird zur Ermittlung des Gefrierpunktes von Schaummitteln und Löschmittellösungen eingesetzt. Es steht außerdem für die exakte Temperierung von Flüssigkeiten zur Bestimmung der Dichte, Viskosität oder des pH-Wertes zur Verfügung.
Brookfield Kegel-Platten-Viskosimeter
Das Viskosimeter ermöglicht die Messung der Viskosität flüssiger Feuerlöschmittel bei unterschiedlichen Temperaturen und Schergeschwindigkeiten.
pH-Meter mit Glaselektrode
Das pH-Meter dient der elektrochemischen Bestimmung des pH-Wertes von Flüssigkeiten.
Infrarotspektrometer
Das FTIR-Spektrometer ermöglicht die Aufzeichnung von Infrarotspektren flüssiger und pulverförmiger Löschmittel zur Identifikation von Produktproben.
Tensiometer
Mithilfe des Tensiometers kann die Oberflächenspannung von Löschmittellösungen gemessen werden. Außerdem ist eine Messung der Grenzflächenspannung zu Cyclohexan möglich.
Analysewaagen
Die präzise Massebestimmung, ermöglicht durch unsere Analysewaagen, ist Voraussetzung für die Bestimmung wichtiger Kenngrößen von Feuerlöschpulvern. Außerdem werden die Analysewaagen für die präzise Dichtemessung von flüssigen Löschmitteln in Pyknometern benötigt.
Luftstrahlsieb
Das Luftstrahlsieb dient, zusammen mit Analysesieben verschiedener Maschenweite, zur Ermittlung der Korngrößenverteilung von Pulverlöschmitteln
Umlufttrockenschrank, Laborkühlgerät, Klimasimulationskammer
Mehrere Trockenschränke, Klimasimulationskammern und Laborkühlkammern ermöglichen die Simulation verschiedener Temperatureinflüsse auf flüssige Löschmittel. Der Trockenschrank des Feuerlöschmittellabors wird auch als Hilfsmittel zur Beobachtung der Eigenschaften von Löschpulvern eingesetzt.
Ubbelohde Viskosimeter
Ubbelohde-Viskosimeter mit unterschiedlichen Messbereichen stehen zur Ermittlung der kinematischen Viskosität von Flüssigkeiten mit newtonschem Fließverhalten zur Verfügung.
Aräometer, Pyknometer
Verschiedene Aräometer und Pyknometer ermöglichen die Ermittlung der Dichte von Flüssigkeiten unterschiedlichen Fließverhaltens.
Prüfstände für die Prüfung von Feuerlöschgeräten

Untersuchung des Löschvermögens trag- und fahrbarer Feuerlöschgeräte an Prüfobjekten der Brandklasse A, B und F mit firmeneigenen, dafür spezialisierten Löschmeistern.

Nachweis der Eigenschaften von Feuerlöschgeräten zur sicheren Benutzung und Aufbewahrung.

Prüfnormen

  • EN 3
  • EN 1866
  • Sonderlöschgeräte

Technische Daten

  • Brandhalle: L=20,20 m x B=11,60 m x H=8,40 m
  • Klimaschränke und Warmlagerungsschränke zur Simulation verschiedener Temperatureinflüsse auf Löschspraydosen
  • Salzsprühnebelkammer für Korrosionstests
  • Berstprüfstand für Berstprüfungen an Behältern
  • Drucksensorik und Wasserbad für den Nachweis der Dichtheit und Füllmengen
  • Hydraulikpressen für Quetschprüfungen
  • Labor für die Ermittlung von physikalisch-chemischen Kennwerten von Löschmitteln
Prüfstand für Löschsprays

Löschsprays sind klein, handlich und ein neuer Trend in der Bekämpfung von Entstehungsbränden. Wie sicher löschen sie?

Prüfung des Löschvermögens von Löschspraydosen in unserer Brandhalle an Prüfobjekten unterschiedlicher Größe für die Brandklassen A, B und F. Prüfungen zum Nachweis der Eigenschaften von Löschspraydosen für die sichere Benutzung und Lagerung.

Prüfnormen

  • DIN SPEC 14411
  • EK5/TA7 13-12
  • NF S61-804
  • BS 6165

Verfügbare Prüfeinrichtungen

  • Brandhalle: L=20,20 m x B=11,60 m x H=8,40 m
  • Klimaschränke und Warmlagerungsschränke zur Simulation verschiedener Temperatureinflüsse auf Löschspraydosen
  • Salzsprühnebelkammer für Korrosionstests
  • Berstprüfstand für Berstprüfungen an Behältern

Mögliche Prüfobjektgrößen für Brandprüfungen

  • glutbildende Feststoffe: 3A, 5A, 8A,
  • Flüssigkeiten: 8B, 13B, 21B, 34B
  • Speiseölbrände: 5F, 15F, 25F, 40F, 75F
  • weitere Brandobjekte nach Absprache möglich
Prüfstand für Feuerlöschdecken

Schon lange sind sie auf dem Markt bewährt. Dennoch müssen Neuentwicklungen auch heute noch kritische Prüfungen erfolgreich bestehen.

Prüfung des Brandverhaltens von Feuerlöschdecken unterschiedlicher Abmessungen.

Prüfnormen

  • DIN EN 1869

Technische Daten

  • Brandschale mit 345 mm Durchmesser und 100 mm Tiefe
  • Tisch mit einer Höhe von 800 mm und einer Länge und Breite von 1800 mm
  • Unterbau der Brandschale mit einer Höhe von 140 mm und einer Länge und Breite von 240 mm
  • Brennstoff Speiseöl mit einer Selbstentzündungstemperatur von 350 – 370 °C
  • es werden Löschdecken mit Kantenlängen zwischen 0,9 m und 1,60 m geprüft
Kleinlöschtest

Kleinlöschtest zum Zwecke der Qualitätssicherung von Schaummitteln.

Prüfnormen

  • IMO MSC.1 Circ. 1312
  • ISO 7203
  • EN 1568

Technische Daten

  • Brandwanne mit 565 mm Durchmesser mit Prallblech
  • spezielles Schaumrohr für Kleinlöschtest mit geringer Durchflussmenge
Prüfstand für die elektrische Leitfähigkeit von FLG

Prüfung der elektrischen Leitfähigkeit bei der Auslösung von Feuerlöschern mit wässrigen Löschmitteln.

Prüfnormen

  • EN 3-7, VDE 032

Technische Daten

  • Transformator zur Erzeugung von 35.000 V
  • metallische Auftreffplatte 1 m x 1 m mit Anschluss an Hochspannung
  • elektrisch isoliertes Auffangbecken für ablaufende Flüssigkeit
  • Auslösegestell für die Betätigung des Feuerlöschers aus sicherer Entfernung
  • Messinstrumente für die laufende Erfassung des fließenden Stromes zwischen Feuerlöscher und Transformator
Schaumlabor

Das Schaumlabor ist ein Nasslabor zur Ermittlung der Eigenschaften von Feuerlöschschäumen mit Möglichkeiten zur Erzeugung verschiedener Schaumarten und Messung ihrer Parameter. Es werden unter anderem die Verschäumungszahl und die Wasserabscheidungszeit ermittelt. Auch die Alterungsbeständigkeit von Schaummitteln wird geprüft.

Prüfnormen

  • EN 1568
  • IMO MSC Circulars

Ausrüstung

  • Auffangbehälter für Schwer-, Mittel- und Leichtschaum
  • Schaumrohre für die Erzeugung von Schwer- und Mittelschaum
  • Leichtschaumgenerator
  • Waagen
  • Klimakammer zur Simulation verschiedener Temperatureinflüsse auf das Schaummittel
Berstprüfstand

Am Berstprüfstand werden Baugruppen von Feuerlöschgeräten auf ihre Druckfestigkeit und das Verhalten im Versagensfall geprüft.

Prüfnormen

  • EN 3-7, EN 3-8
  • EN 1866
  • DIN SPEC 14411

Ausrüstung

  • Berstprüfstand der Firma Haskel mit einem maximalen Betriebsdruck von 160/1000 bar
  • Drucksensorik für die Dokumentation des Versuchsverlauf
  • Klimaschrank für die Prüfung der Bauteile bei verschiedenen Temperaturen
  • Berstkammer zum Schutz vor herumfliegenden Teilen
Prüfstand für Kraftstoffschläuche zur Prüfung der Beständigkeit im Brandfall

Die betreffende Norm bezieht sich auf Kraftstoffschläuche für Sportboote. Nach der Definition der Norm sind Sportboote alle Boote mit einer Rumpflänge bis maximal 24 m.

Die standardisierte Prüfung des Feuerwiderstands gefüllter Kraftstoffschläuche mit unterschiedlichen Durchmessern für Sportboote (Beflammung von außen, Heptanbrand) ist hier möglich.

Prüfnormen

  • DIN EN ISO 7840:2013-12

Technische Daten

  • Grundlage  ist der Standard DIN EN ISO 7840:2013-12
  • Prüfung und Aufbau der Prüfeinrichtung nach Anhang A „Prüfung der Feuerwiderstandsfähigkeit“
  • es werden mindestens 6 Proben Kraftstoffschlauch benötigt
